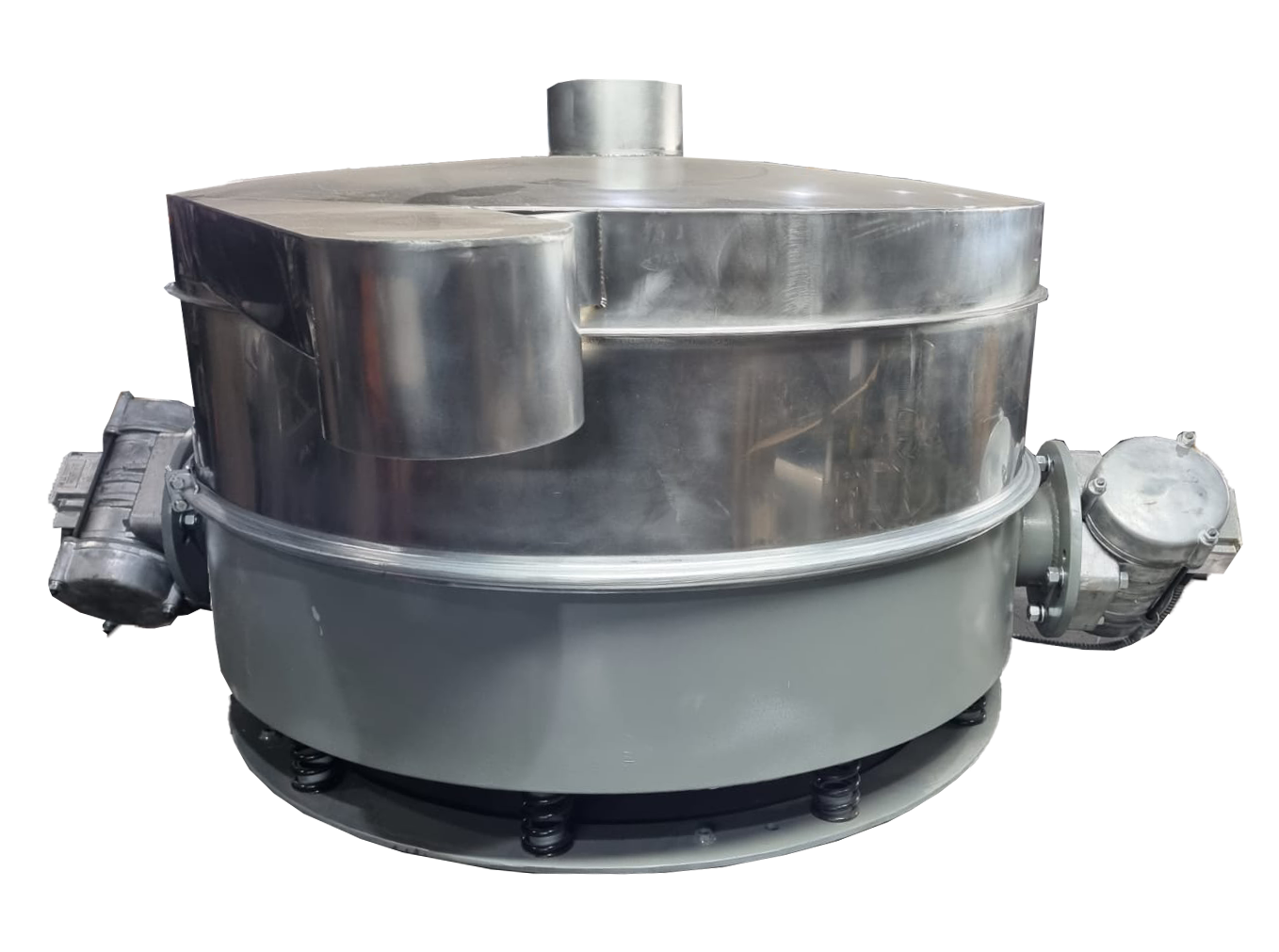

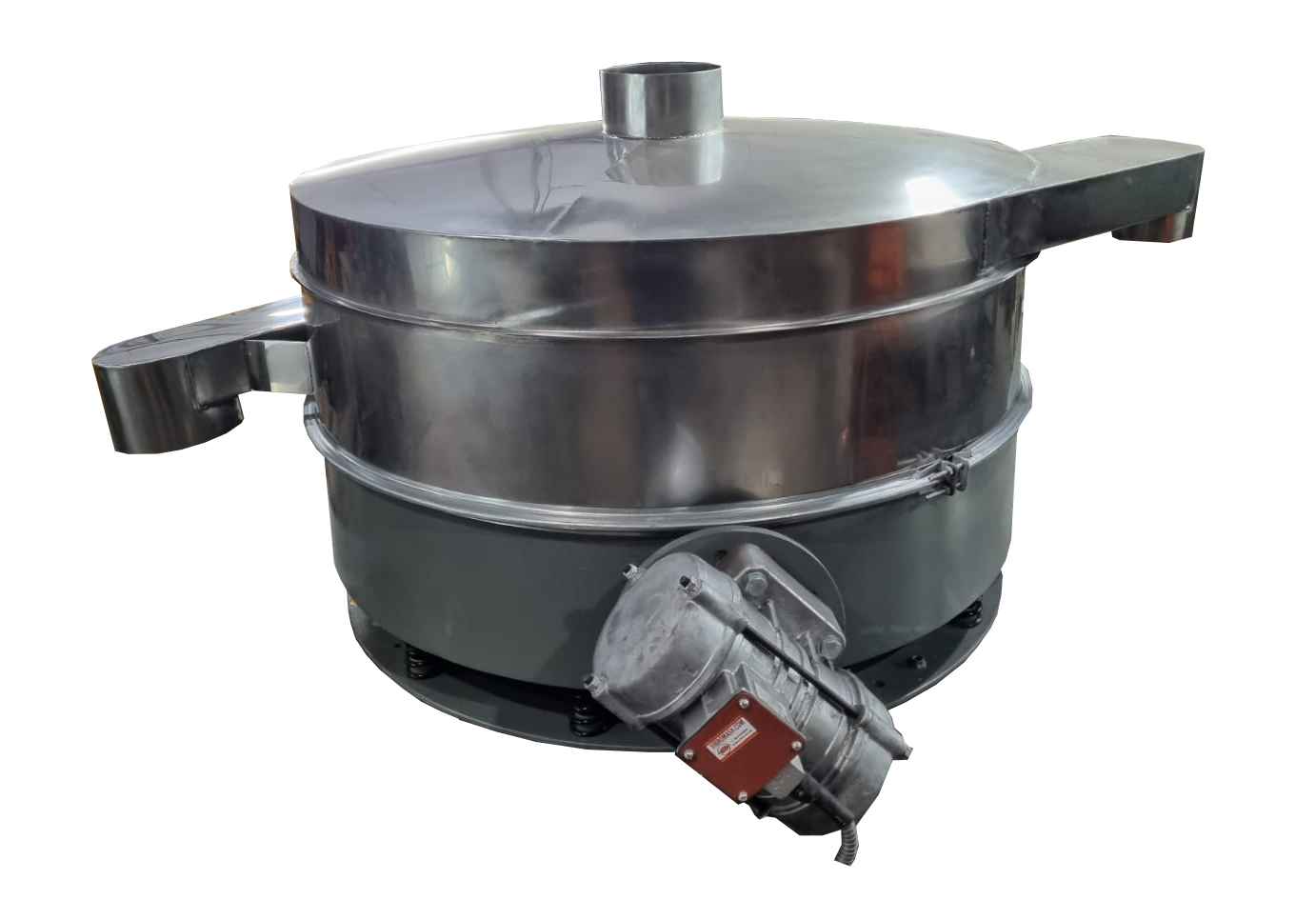

Площадочные вибраторы высокого ресурса устанавливаются на противоположных сторонах рамы под углом 180° относительно друг друга и создают трёхмерную вибрацию вибросита. Изменение угла наклона вибраторов, позволяет изменить направление вибрации, а регулирование расположения дебалансов и регулирование частоты оборотов вибраторов – изменять скорость и производительность вибросита.
Таким образом, возможно изменение характера движения продукта и время его нахождения на сите, что позволяет использовать вибросито для просеивания широкого спектра порошков с различными размерами и формой частиц, насыпной плотностью, уплотняемостью и липкостью.

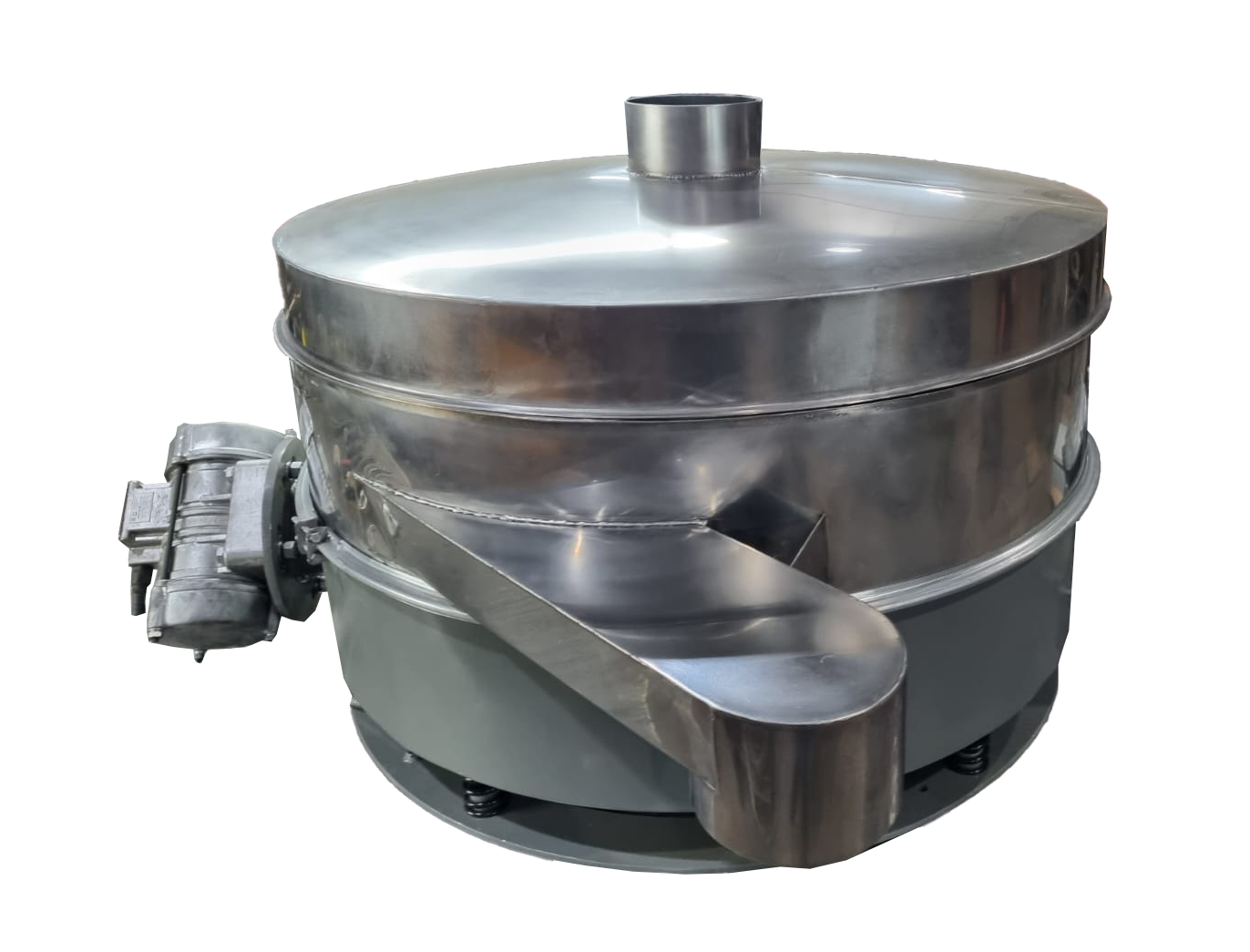

Сыпучая масса равномерно подаётся через верхний центральный патрубок с помощью питающего устройства (шлюзовой или шнековый питатель, цепной конвейер, дозатор и т.д.) в сито. Последовательно проходя через несколько сит с разными размерами ячеек, исходный продукт разделяется на фракции благодаря колебаниям вибрационной рамы. Частицы размером меньше ячейки сита – проходят сквозь него, а более крупные – задерживаются на сетке и под воздействием колебаний отводятся через боковой патрубок.
Достоинства круглых вибросит с вибраторами:
- высокая эффективность рассева
- возможность подбора оптимальных режимов работы для различных материалов
- пылеплотность аппарата
- пониженное энергопотребление
- низкие динамические нагрузки на основание
| Параметр | СВН-1,2Н |
|---|---|
| Производительность, м3/ч (в зависимости от материала) | 0,2-6,0 |
| Ситовая поверхность, м.кв. |
1,13 |
| Наружный диаметр обечаек, мм | 1200 |
| Тип электровибратора | ВИ-98НБ |
| Количество вибраторов | 2 |
| Размер ячейки, мм |
От 0,04 до 10мм |
| Количество фракций на выходе | 2…4 |
| Амплитуда колебаний вертикальная, мм | 0,5-1,5 |
| Амплитуда колебаний горизонтальная, мм | 0,5-1,5 |
| Материал корпуса и сетки | Нержавеющая сталь AISI 304 |
| Материал корпуса рамы | Низкоуглеродистая сталь |
| Напряжение питающей сети, В | 380 |
| Частота колебаний, об/мин | 1000…3000 |
| Потребляемая мощность, кВт | 2,0 |
| Уровень звука, ДБА, не более | 80 |
| Габаритные размеры (Длина х Высота), мм |
1890х1875х800 |
| Масса, кг | 400 |
| Стоимость с 1 декой, руб. с НДС |
805788 |
| Стоимость с 2 деками, руб. с НДС | 863233 |
| Стоимость с 3 деками, руб. с НДС | 905153 |
| Стоимость сменной деки без обечайки, руб. с НДС | 140645 |
| Стоимость сменной обечайки с сеткой, руб. с НДС | 79913 |
|
Система очистки сит шариками, руб. НДС |
94 227 |
|
Бандаж, руб. с НДС |
13 752 |
|
Бункер с заслонкой, нерж, 105л |
125 199 |
|
Стоимость магнитного улавливателя, руб. с НДС |
69 615 |
| Стоимость системы ультразвуковой очистки сит на 1 деку, руб. с НДС | 148440 |
Производительность зависит от размера ячеек сита, влажности, гранулометрического состава материала, содержания и формы частиц.
За счет кратковременных импульсов увеличенной возмущающей силы происходит очистка сеток в конце работы.
Срок 15-20 рабочих дней.
