Сита круглые вибрационные (вибросепараторы) предназначены для сверхтонкой и тонкой размерной классификации порошкообразных, зернистых и кусковых
сухих материалов в производстве строительных материалов: для рассева извести, гипса, золы уноса, песка, каолина, минерального порошка. В нефтяной промышленности вибросита устанавливаются для классификации катализаторов, в лакокрасочной промышленности для пигментов и порошковых красок, на целлюлозно-бумажных комбинатах для просеивания каолина, мела и крахмала, в деревообрабатывающих производствах для разделения на фракции древесной муки и опилок. Кроме того вибросита могут применяться для грохочения резиновой крошки, рассева медного, никелевого, алюминиевого и других металлических порошков, классификации корунда и т.д.

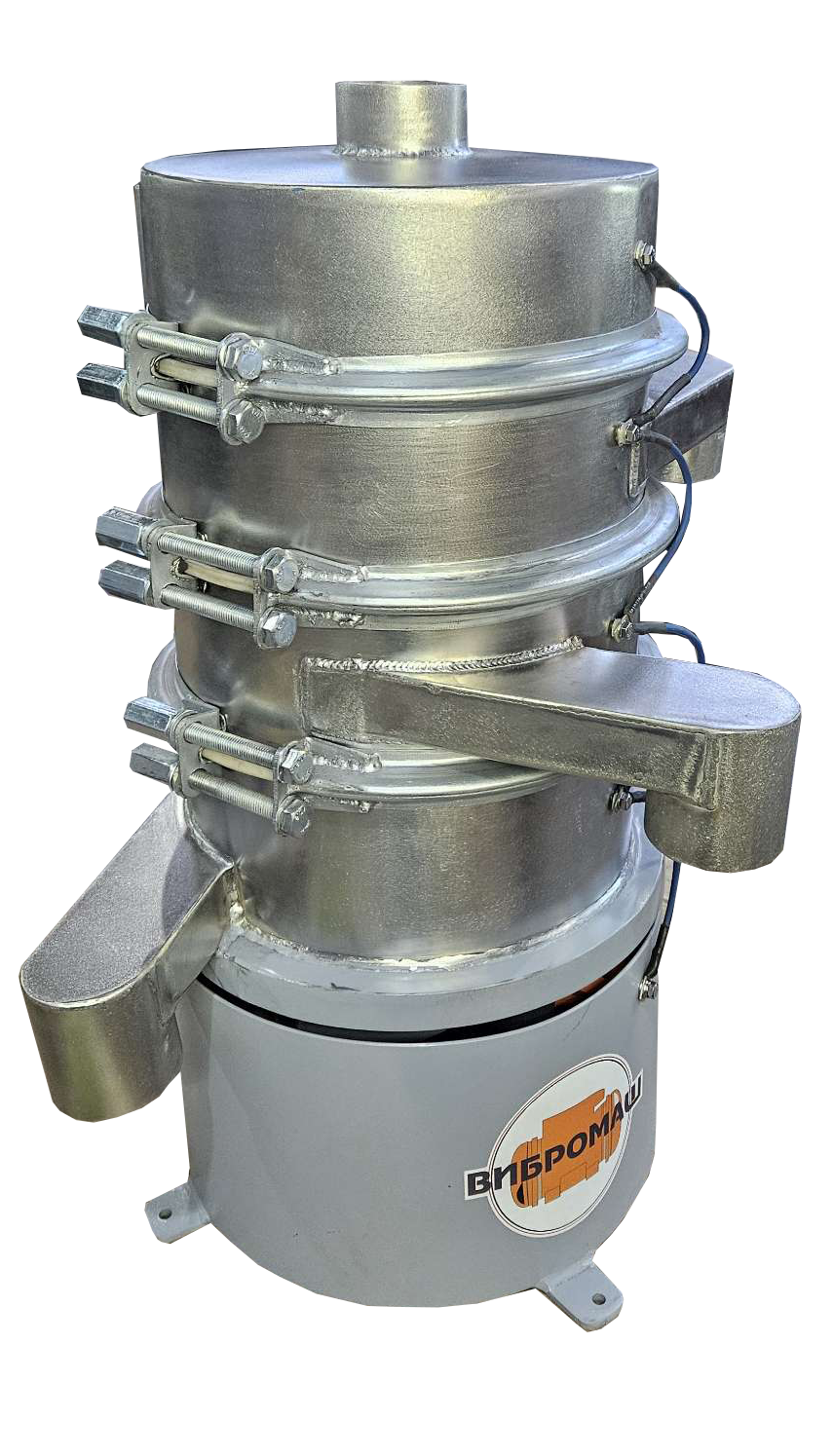

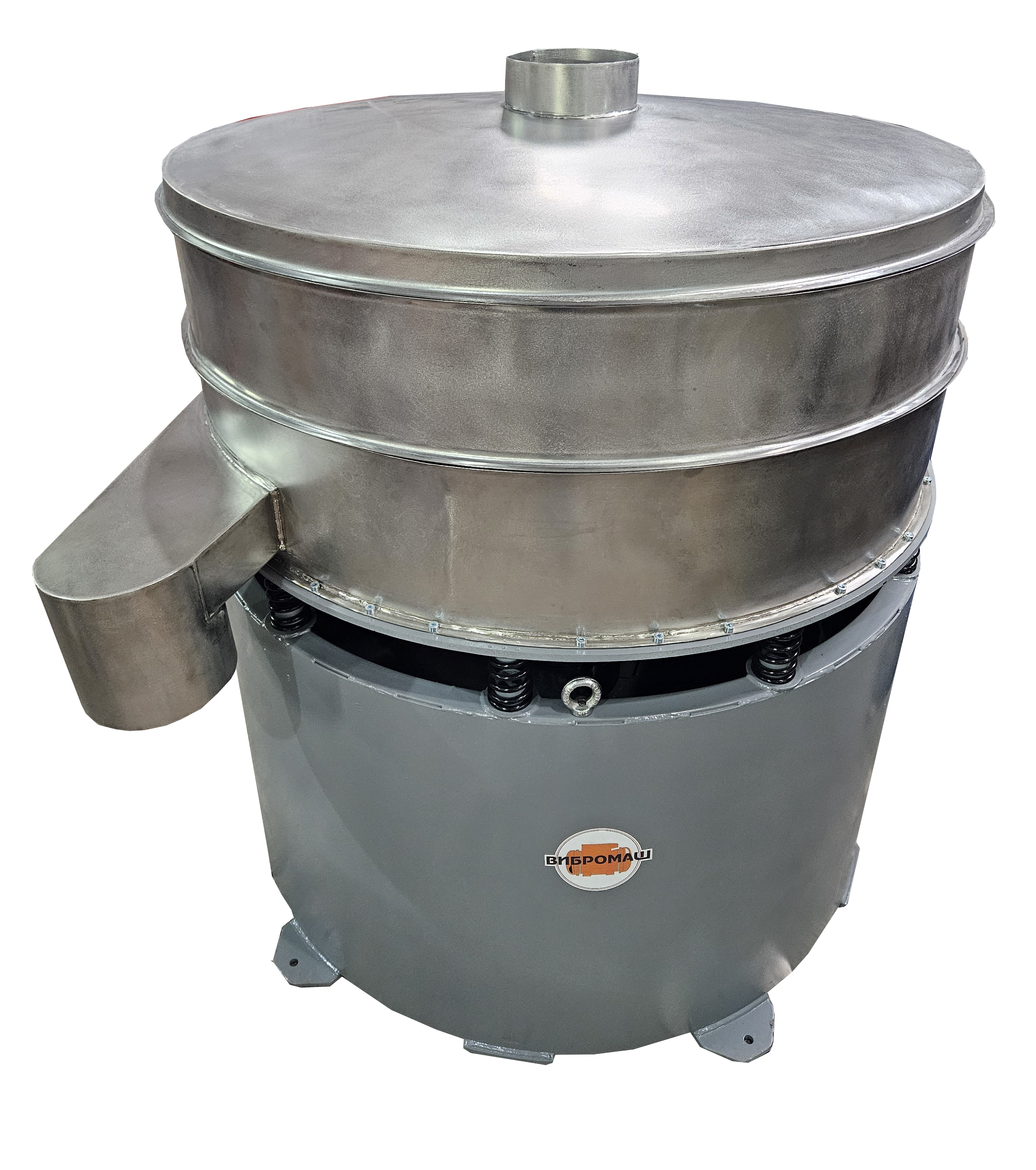

Круглые вибросита поставляются, как правило, в однодечном (рассев на 2 фракции) и двухдечном варианта (рассев на три фракции). По требованию Заказчиков на вибросито может быть установлена одна дополнительная дека (рассев материала на 4 фракции) и установлены сетки с необходимыми размерами ячеек.
Описание работы вибросита
Сыпучая масса равномерно подаётся через верхний центральный патрубок с помощью питающего устройства (шлюзовой или шнековый питатель, цепной конвейер, дозатор и т.д.) в сито. Последовательно проходя через несколько сит с разными размерами ячеек, исходный продукт разделяется на фракции благодаря колебаниям вибрационной рамы. Частицы размером меньше ячейки сита – проходят сквозь него, а более крупные – задерживаются на сетке и под воздействием колебаний отводятся через боковой патрубок. В одном вибросепараторе может быть установлено от 1 до 3-х дек (сит), что обеспечивает разделение материала от 2 до 4 фракций.
Достоинства круглых вибросит с фланцевыми вибраторами:
- высокая эффективность рассева
- высокая надежность
- высокая ремонтопригодности
- легкосменные деки с сетками
- регулировка скорости просеивания частотным преобразователем
- возможность подбора оптимальных режимов работы для различных материалов
- пылеплотность аппарата
- пониженное энергопотребление
- низкие динамические нагрузки на основание
| CВФ-1,0 | |||||
|---|---|---|---|---|---|
| Параметр | Показатели | ||||
| Производительность, м3/ч (в зависимости от материала и диаметра ячеек) | 0,2-4,0 | ||||
| Ситовая поверхность, м.кв. | 0,8 | ||||
| Наружный диаметр обечаек, мм | 1000 | ||||
| Тип электровибратора | ВИФ-20-50 | ||||
| Количество вибраторов | 2 | ||||
| Размер ячейки, мм | От 0,04 до 10 мм | ||||
| Количество фракций на выходе | 2…5 | ||||
| Амплитуда колебаний вертикальная, мм | 0,5-1,5 | ||||
| Амплитуда колебаний горизонтальная, мм | 0,5-1,5 | ||||
| Материал корпуса | Низкоуглеродистая сталь | ||||
| Материал сита | н/у или нерж сталь | ||||
| Напряжение питающей сети, В | 380 | ||||
| Частота колебаний, об/мин | 1000…3000 | ||||
| Потребляемая мощность, кВт | 2 | ||||
| Уровень звука, ДБА, не более | 80 | ||||
| Длина, мм | 1200 | ||||
| Ширина мм | 1220 | ||||
| Высота, мм | 1230 | ||||
| Масса, кг | 300 | ||||
| Стоимость с 1 декой, руб. с НДС | 466 961 | ||||
| Стоимость с 2 деками, руб. с НДС | 525 277 | ||||
| Стоимость с 3 деками, руб. с НДС | 584 152 | ||||
| Стоимость с 4 деками, руб. с НДС | 643 298 | ||||
| Стоимость с 5 деками, руб. с НДС | 702 443 | ||||
| Стоимость сменной деки без обечайки, руб. с НДС | 77 349 | ||||
| Стоимость сменной обечайки с сеткой, руб. с НДС | 31 221 | ||||
| Система очистки сит шариками, руб. с НДС | 65 234 | ||||
| Бункер с заслонкой, н/у, 105л | 84 609 | ||||
| Стоимость магнитного улавливателя | 69 615 | ||||
| Бандаж, руб. с НДС | 10 914 | ||||
| Гибкий воздуховод полиуретановый 150мм, р/метр, с НДС | 8 670 | ||||
| Стоимость системы ультразвуковой очистки сит на 1 деку, руб. с НДС | 113 526 | ||||
Срок изготовления – 20-25 рабочих дней.
В комплект поставки входит шкаф управления с частотным преобразователем.
Производительность зависит от размера ячеек сита, влажности, гранулометрического состава материала, содержания и формы частиц.
