Электрические виброплиты широко используются для уплотнения песка, гравия, асфальтобетона, песчано-гравийных смесей и проч. Без виброплиты не обойтись при укладке тротуарной плитки. По сравнению с виброрейкой, она намного мобильней, компактней и экономичней. Для работы с электрической виброплитой требуется всего лишь один оператор, а обрабатываемая им площадь достигает обширных размеров. Виброрейки, в отличие от виброплит, хороши на больших открытых поверхностях. Но на ограниченных площадях (например, когда происходит уплотнение вдоль цоколей зданий и бордюров дорог, устройство узких пешеходных дорожек и т.п.) большей популярностью пользуются виброплита электрическая.

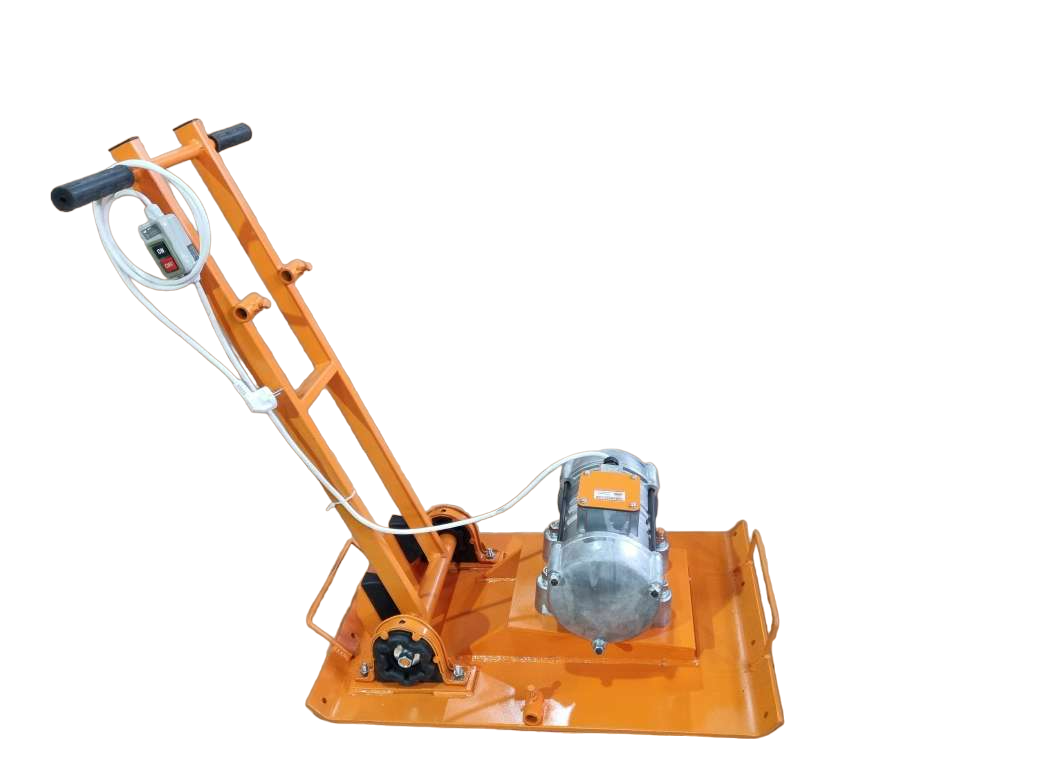

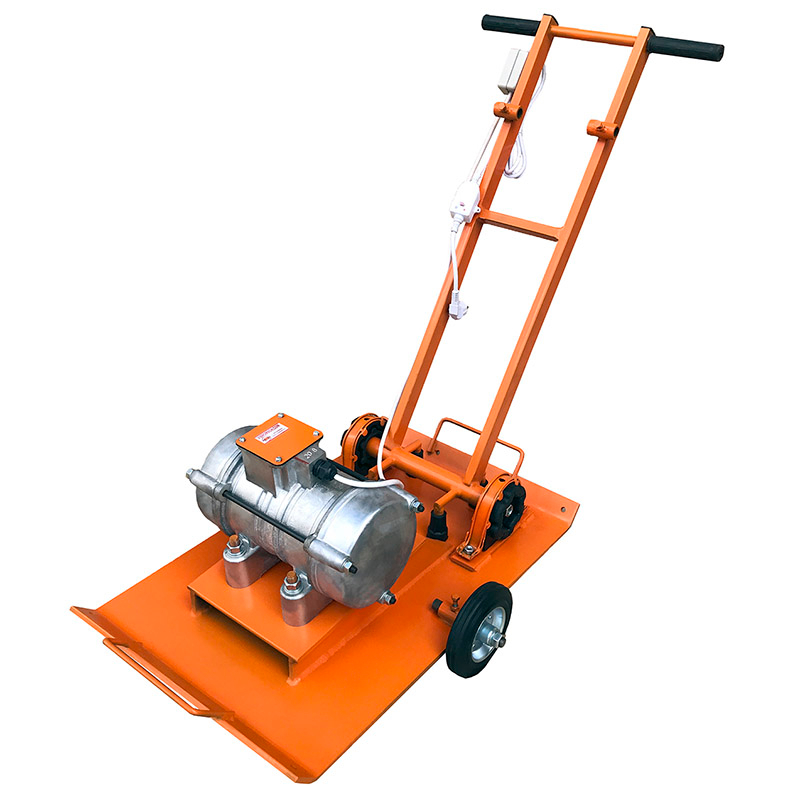

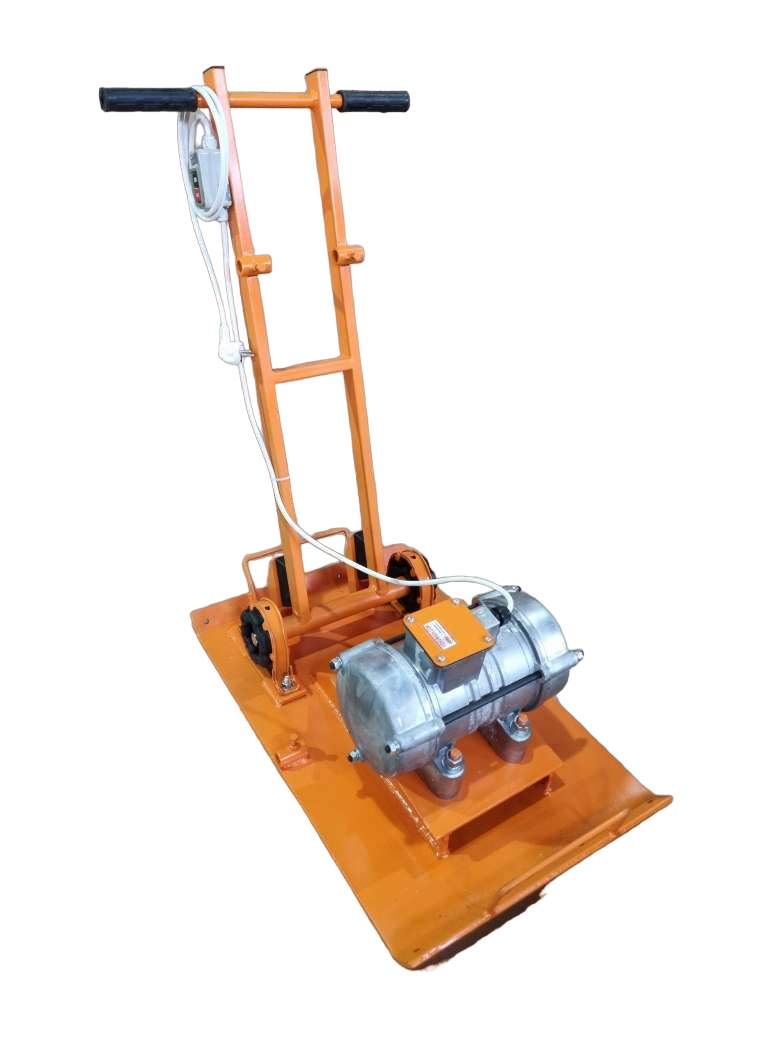

| Виброплита электрическая ВУ-11-75 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
Модель |
Габариты плиты, мм |
Тип вибратора |
Мощность Потреб., кВт |
Мощность номинальная., кВт |
Вынуждаюшая сила., кН |
Глубина уплотнения, мм |
Частота колебаний, обор/мин |
Напряжение, В/Частота, ГЦ |
Масса |
|
| ВУ-11-75 |
500х800 |
ВИ-9-8В |
0,9 |
0,55 |
5,6…11,3 |
300 |
3000 |
220/50 |
80 |
|
Коврик резиновый для виброплиты ВУ-05-45
Коврик резиновый для виброплиты ВУ-11-75
Коврик резиновый необходим при проведении уплотнительных работ по тротуарной плитке, бордюрному камню, брусчатке и т.д. Применение коврика снизит вибрационную нагрузку на плитку и не позволит повредить его.
Возможна установка вибратора на 42В или на 380В.
Ресурс вибратора – 900 ч.
Гарантия – 12 месяцев. Возможна бесплатная доставка!
Виброплита представляет собой конструкцию из плиты, являющейся его рабочей частью, в центре которой установлен электромеханический вибратор общего назначения с круговыми колебаниями ВИ-99В, который представляет собой трехфазный асинхронный электродвигатель с короткозамкнутым ротором с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают вынуждающую силу. К плите через специальные виброизоляторы прикреплена рама с рукояткой управления. На рукоятке установлен выключатель электропитания вибратора. Уплотнение происходит за счет вертикальной составляющей вынуждающей силы, возникающей в вибраторе. Поступательное движение виброуплотнителя происходит за счет горизонтальной составляющей вынуждающей силы.
Для регулирования величины вынуждающей силы вибратора дебалансы на обоих концах вала выполнены двойными. Регулирование осуществляется путем изменения угла между подвижным и неподвижным дебалансами на обоих концах вала.
МЕРЫ ПРЕДОСТОРОЖНОСТИ
Данное руководство содержит меры по предотвращению травм при работе с оборудованием и поломке оборудования при работе.
Перед началом работы обязательно прочитайте данное руководство. Изучите расположение и порядок работы со средствами управления оборудования.
НИКОГДА не позволяйте необученному работнику работать с оборудованием
НИКОГДА не используйте дополнительные приспособления или инструменты, которые не рекомендованы в данном руководстве
НИКОГДА не используйте оборудование при повышенном содержании взрывоопасных веществ в атмосфере.
НИКОГДА не используйте оборудование при повышенной влажности в атмосфере, в дождь.
НИКОГДА не допускайте перегрева электродвигателя.
НИКОГДА не работайте с поврежденным кабелем, не работать без заземления (необходима евророзетка с заземлением).
НИКОГДА не работайте в состоянии алкогольного или наркотического опьянения. Не разрешается работать с вибратором без средств индивидуальной защиты от шума. Максимально допустимое время работы одного работника с виброплитой в смену 60 минут.
