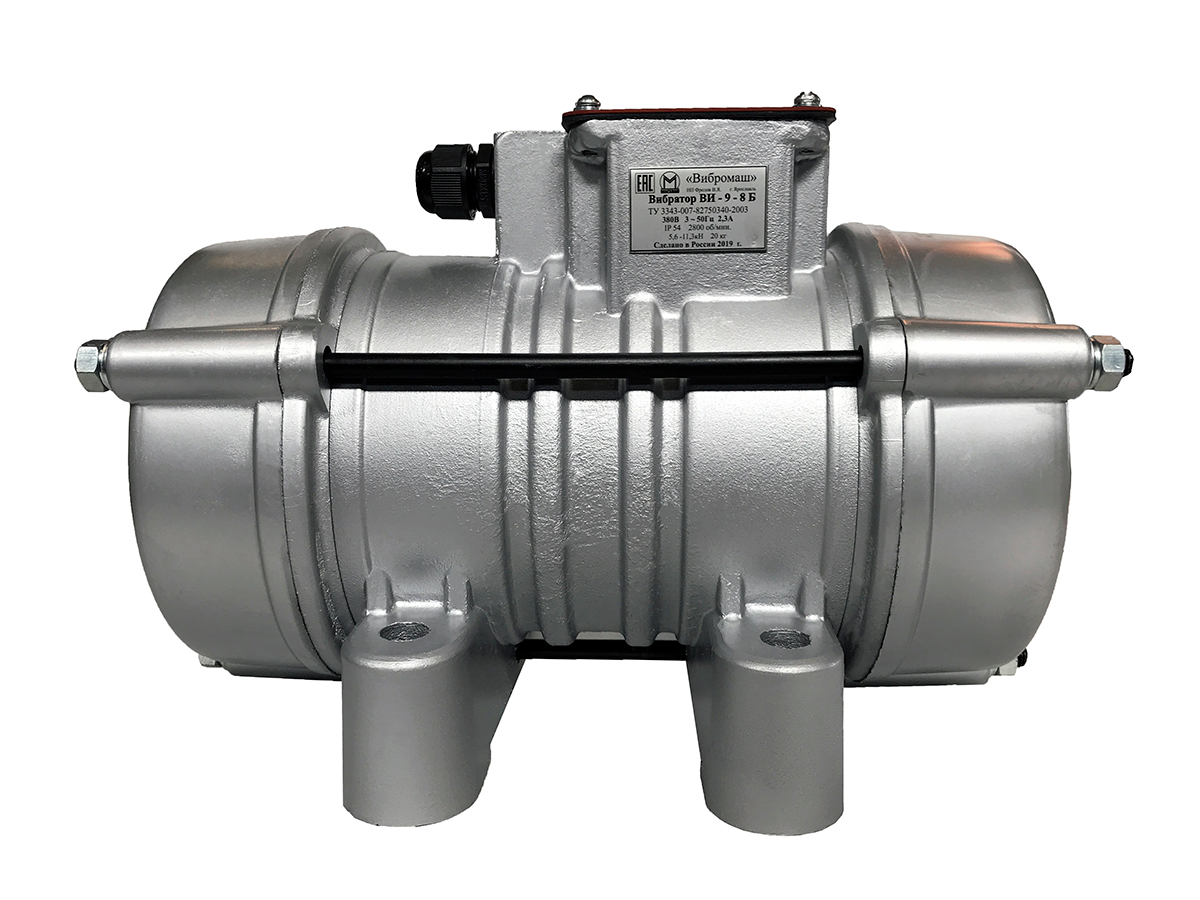

Вибратор площадочный ВИ-9-8 А (42В) предназначен для механизации основных и вспомогательных процессов, для уплотнения, транспортирования и выгрузки сыпучих материалов, обезвоживания и гранулирования пищевых продуктов и т.п. Площадочные вибраторы прикрепляются к технологическому оборудованию (к опалубке, на вибростолах, виброрейках, бадьях и т.п.). Самым безопасным по технике безопасности считается вибратор на 42 В, он чаще всего используется в условиях с повышенной влажностью, например, при заливке бетона, так как это напряжение безопасно для жизни. При подключении ВИ-9-8 А /42В/ необходим понижающий трансформатор. Трансформатор подключается к сети 380 В, понижает и выдаёт напряжение 42 В, это подключение относится к вибраторам на 42 В, остальные модели могут подключаться сразу к сети 220 В и 380 В. В намотке статора используется алюминиевый провод.
|
Наименование показателей и единицы измерения
|
ВИ-9-8 А
|
|
Номинальное напряжение, В
|
42
|
|
Частота вращения ротора номинальная об/мин
|
3000
|
|
Частота колебаний (синхронная), Гц
|
50
|
|
Номинальная мощность, кВт
|
0,55
|
|
Потребляемая мощность, кВт
|
0,9
|
|
Вынуждающая сила, кН
|
5,6…11,3
|
|
Тип вибрационного механизма
|
Дебалансный регулируемый
|
|
Тип электродвигателя
|
Трёхфазный асинхронный с короткозамкнутым ротором
|
|
Класс изоляции
|
В
|
|
Теплостойкость, 0С
|
50
|
|
Класс машины
|
III
|
|
Масса вибратора, кг, не более
|
20
|
|
Степень защиты по ГОСТ 14254-96
|
IP 54
|
|
ВИ-9-8 А
|
L
|
B
|
H
|
LI
|
A
|
A1
|
D
|
H
|
|
365
|
235
|
250
|
175
|
130
|
190
|
17
|
60
|
|
