Маркой «Н» обозначаются вибраторы общего назначения повышенной надежности. Такие вибраторы предназначены для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ, в т.ч. для мини кирпичных блочных установок.
|
Наименование показателей и единицы измерения
|
ВИ-106 H
|
|
Номинальное напряжение, В
|
380
|
|
Частота вращения ротора номинальная об/мин
|
1500
|
|
Частота колебаний (синхронная), Гц
|
50
|
|
Номинальная мощность, кВт
|
2,0
|
|
Потребляемая мощность, кВт
|
2,5
|
|
Вынуждающая сила, кН
|
6,1…12,25
|
|
Номинальный ток, А
|
4,1
|
|
Тип вибрационного механизма
|
Дебалансный регулируемый
|
|
Тип электродвигателя
|
Трёхфазный асинхронный с короткозамкнутым ротором
|
|
Класс изоляции
|
В
|
|
Теплостойкость, 0С
|
50
|
|
Масса вибратора, кг, не более
|
56
|
|
Степень защиты по ГОСТ 14254-96
|
IP 54
|
|
Ресурс работы, ч., не менее
|
5000
|
|
ВИ-106 H
|
L
|
B
|
H
|
LI
|
A
|
A1
|
D
|
H
|
|
535
|
300
|
280
|
185
|
130
|
240
|
22
|
60
|
|

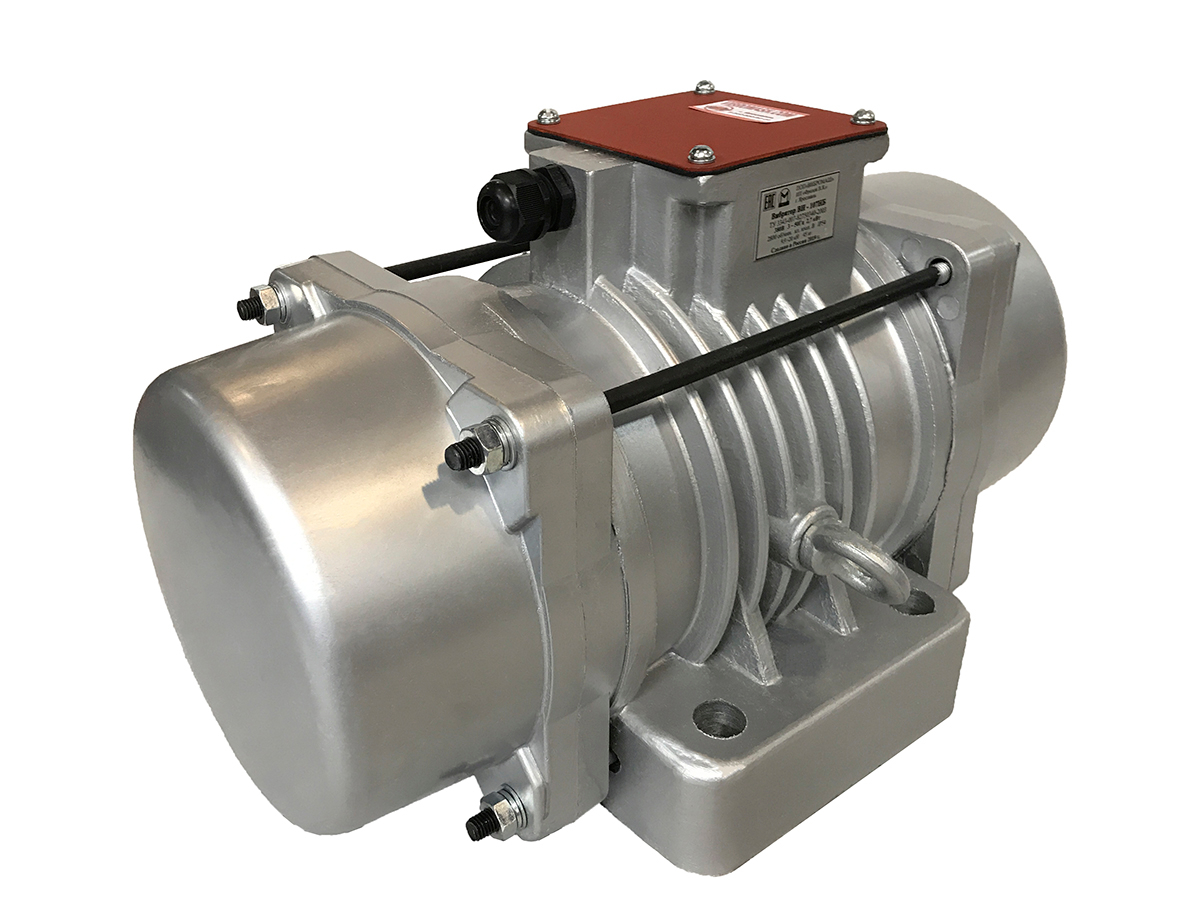

Вибраторы представляют собой трехфазный асинхронный электродвигатель с короткозамкнутым ротором с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают вынуждающую силу.
Для регулирования величины вынуждающей силы вибратора дебалансы на обоих концах вала выполнены двойными. Регулирование осуществляется путем изменения угла между подвижным и неподвижным дебалансами на обоих концах вала. Эти модели имеет смысл использовать при высокой нагрузке и длительных включениях, что бывает исключительно на крупных производствах. Вибратор повышенной надежности – это повышенная пыле- влаго- защищенность, чугунные щиты, повышенная прочность обмоток, селективная сборка. Повышенный рабочий ресурс (как минимум в 3 раза).
