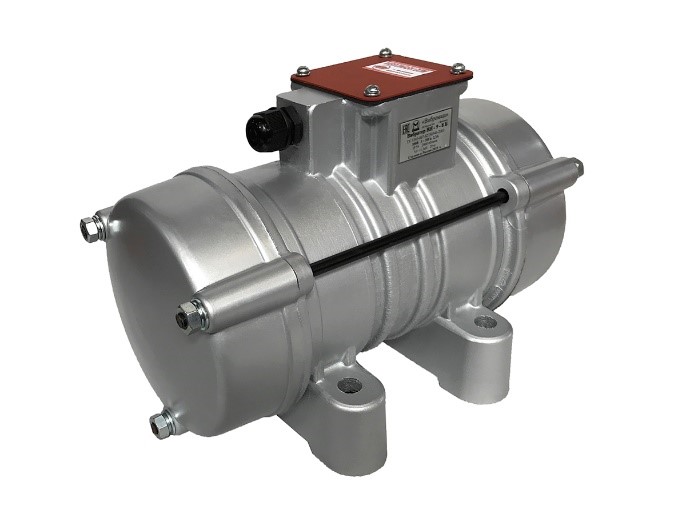

Вибратор площадочный ВИ-9-8 А (М 18В) предназначен для механизации основных и вспомогательных процессов, для уплотнения, транспортирования и выгрузки сыпучих материалов, обезвоживания и гранулирования пищевых продуктов и т.п. Площадочные вибраторы прикрепляются к технологическому оборудованию (к опалубке, на вибростолах, виброрейках, бадьях и т.п.). Самым безопасным по технике безопасности считается вибратор на 18В, он чаще всего используется в условиях с повышенной влажностью, например, при заливке бетона, так как это напряжение безопасно для жизни.
При подключенииВИ-9-8 А (М 18В) необходим понижающий трансформатор. Трансформатор подключается к сети 380 В, понижает и выдаёт напряжение 18В, это подключение относится к вибраторам на 18В, остальные модели могут подключаться сразу к сети 220 В и 380 В.
В намотке статора используется медный эмаль-провод.
| Технические характеристики | |
|---|---|
| Наименование показателей и единицы измерения | ВИ-9-8 А (М 18В) |
| Номинальное напряжение, В | 18 |
| Частота вращения ротора номинальная об/мин | 3000 |
| Частота колебаний (синхронная), Гц | 50 |
| Номинальная мощность, кВт | 0,55 |
| Потребляемая мощность, кВт | 0,9 |
| Режим работы, мин | 4/6 |
| Вынуждающая сила, кН | 5,6…11,3 |
| Тип вибрационного механизма | Дебалансный регулируемый |
| Тип электродвигателя | Трёхфазный асинхронный с короткозамкнутым ротором |
| Класс изоляции | В |
| Номинальный ток, А | 15 |
| Теплостойкость, 0С | 50 |
| Класс машины | III |
| Масса вибратора, кг, не более | 20 |
| Степень защиты по ГОСТ 14254-96 | IP 54 |
| Габаритные и установочные размеры изделий (в мм), не более | ||||||||
|---|---|---|---|---|---|---|---|---|
| ВИ-9-8 А(36В) | L | B | H | LI | A | A1 | D | H |
| 365 | 235 | 250 | 175 | 130 | 190 | 17 | 60 | |
|
||||||||
