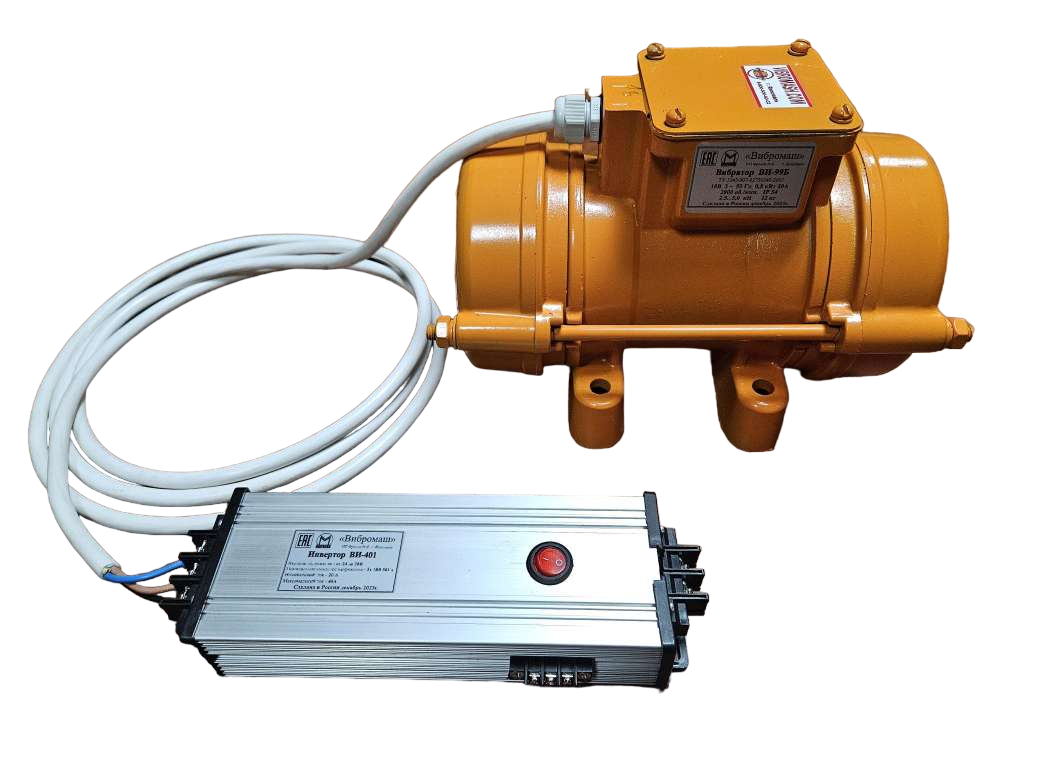

Вибратор постоянного тока ВИ-401 производства завода "Вибромаш" предназначен для возбуждения вибрации при транспортировании и выгрузке бетонных смесей и других материалов в мобильных установках, а также других технологических работ в полевых условиях, с питанием от автомобильных аккумуляторов суммарным напряжением 24В постоянного тока (Бортовая сеть автомобиля). Комплект состоит из вибратора на 18В и инвертора специального применения. ИСП предназначен для преобразования входного постоянного напряжения 24В (27В) от бортовой сети транспортных средств (аккумуляторных батарей) в переменное трехфазное напряжение 18В частотой 50Гц.
Данные модели вибраторов устанавливаются на кузовах самосвалов, на приемном бункере бетононасосов, на коммунальных дорожных машинах и автомобильной спецтехнике, на различных бункерах к которым нет возможности провести электрический ток.
Вибратор ВИ-401Б представляет собой электродвигатель c короткозамкнутым ротором с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу. Регулирование величины вынуждающей силы вибратора осуществляется путём изменения взаимного расположения дебалансов на обоих концах вала. Круговые колебания вибратора, передаются конструкции, на которой он установлен
Конструкция не требует специального обслуживания и прослужит долгие годы.
В намотке статора используется только медный эмаль-провод.
| Технические характеристики | |
|---|---|
| Наименование показателей и единицы измерения | ВИ-401Б |
| Номинальное напряжение, В |
24 (пост.ток) |
| Частота вращения ротора номинальная об/мин | 3000 |
| Частота колебаний (синхронная), Гц | 50 |
| Номинальная мощность, кВт | 0,55 |
| Потребляемая мощность, кВт | 0,9 |
| Вынуждающая сила, кН | 5,6…11,3 |
|
Статический момент, кг*см |
5,7…11,4 |
| Тип вибрационного механизма | Дебалансный регулируемый |
| Тип электродвигателя | Трёхфазный асинхронный с короткозамкнутым ротором |
|
Вынуждающая сила при частоте колебаний холостого хода, кН |
4,4…8,8 |
| Теплостойкость, 0С | 50 |
| Масса вибратора, кг, не более | 30 |
| Габаритные размеры, мм |
365х235х250 |
|
Присоединительные размеры, мм |
130х190 О 17 |
|
Рабочий комплект вибратора состоит из вибратора ВИ-9-8Б и преобразователя ИСП. |
|
